Оптический пигтейл — это небольшая деталь, которая часто остается за кадром, но от нее зависит качество связи в сотнях и тысячах километров оптоволокна. Пигтейл соединяет оптическое волокно с разъемом или оборудованием, и делает это так незаметно, что мы привыкли не замечать сложность задачи. Между тем выбор, установка и обслуживание пигтейла требуют внимания и базовых знаний.
Если вы занимаетесь монтажом, поддержкой или просто интересуетесь связью, эта статья расскажет о том, из чего состоят пигтейлы, как их правильно выбирать и как избежать типичных ошибок. Я постарался собрать практические советы без лишней теории, чтобы вы могли быстро применить их на деле.
Что такое оптический пигтейл и где он применяется

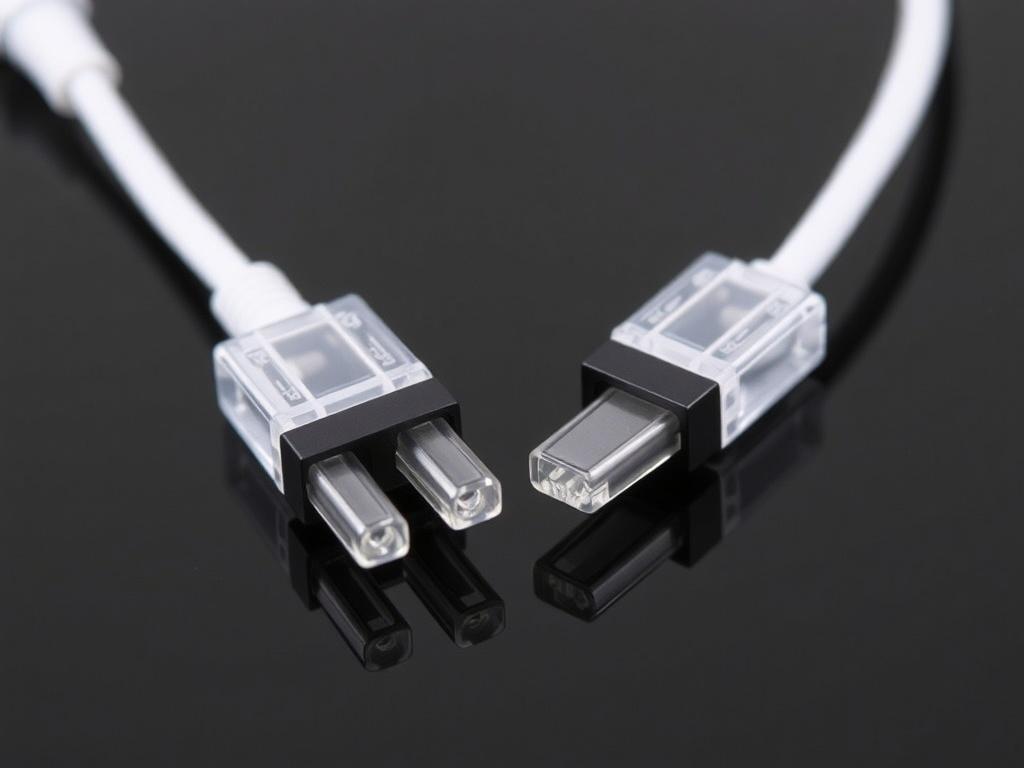

Проще говоря, оптический пигтейл — это кусочек оптоволокна с закреплённым на одном конце разъёмом. Другой конец оставляют свободным для сварки с магистральным волокном. Благодаря этому решение становится надежным: разъём обеспечивает удобное подключение к оборудованию, а сварка — низкие потери на стыке.
Пигтейлы находят применение в точках коммутации, распределительных шкафах, стойках телеком-оборудования, в фиброзных кроссах и при масштабных инсталляциях. Их используют и при ремонте — заменили повреждённый участок, сварили пигтейл и подключили оборудование без смены всего кабеля. Это экономит время и деньги.
Конструкция и основные типы пигтейлов
Конструкция выглядит просто: волокно, защитный буфер или трубка, корпус разъёма и овершек для механической защиты. Однако важны нюансы — тип волокна (singlemode или multimode), полировка корпуса разъёма (PC, UPC, APC), тип разъёма (LC, SC, ST, FC) и длина хвоста для сварки.
Понимание различий помогает подобрать пигтейл под конкретную задачу. Одно дело — короткий пигтейл для патч-панели в стойке, другое — длинный для труднодоступного распределительного шкафа. Ниже таблица с основными характеристиками и рекомендациями.
| Параметр | Singlemode | Multimode | Когда выбирать |
|---|---|---|---|
| Диаметры сердцевины | ~9 мкм | 50/62,5 мкм | Для магистралей и длинных линий — singlemode; для LAN и заводских сетей — multimode |
| Полировка разъёма | PC, UPC, APC | PC, UPC | APC для минимального отражения, важен для пассивных сетей и DWDM |
| Тип разъёма | LC, SC, FC, ST | LC, SC, ST | LC для плотного монтажа; SC — универсален |
| Длина хвоста | 0,6 м — 2 м | 0,6 м — 2 м | Выбирать по доступному месту для сварки |
Как правильно выбрать пигтейл: простые и важные правила
Первое правило — соответствие волокон: пигтейл и магистральный кабель должны быть одного типа по режиму распространения света. Пытаться сварить singlemode с multimode — не вариант, потери будут велики. Второе — полировка и тип разъёма должны подходить к оборудованию: если вы подключаете к оборудованию с APC, нужен пигтейл с APC.
Кроме этого, обращайте внимание на следующие параметры. Температурный диапазон, защитная трубка (для жестких условий выбирайте армированные варианты), длина хвоста и способ крепления разъёма в панели. Ниже краткий чек-лист, который поможет ничего не упустить перед покупкой.
- Сходство режима: singlemode или multimode.
- Совместимость полировки: PC/UPC/APC.
- Тип разъёма: LC, SC, ST, FC и т. п.
- Длина хвоста для удобной сварки.
- Материал и защита клея/оплетки при внешней прокладке.
Еще одно замечание: не экономьте на пигтейлах для критичных линий. Разница в цене окупается меньшими потерями и более простой эксплуатацией.
Установка и сварка пигтейлов: что важно учитывать
Процесс установки делится на подготовку, сварку и защиту стыка. Подготовка включает зачистку, очистку и точное отрезание волокна. На этом этапе часто совершают ошибки, и дальнейшая сварка получается неидеальной. Хороший клин и качественная циркулярная стриппер-щипцы помогают аккуратно снять защитный слой, не повредив сердцевину.
Сама сварка чаще всего выполняется с помощью термосплайсера. Ключевые моменты: правильная настройка аппарата под тип волокна, чистый клив и стабильное положение волокон. После сварки обязательно устанавливают термоусадочную трубку или защитный кожух. Это предохраняет стык от механических и температурных воздействий.
- Очистить и стрипповать волокно до рекомендуемой длины.
- Аккуратно отрезать волокно с помощью качественного кливера.
- Загрузить волокна в сварочный аппарат, выставить параметры и выполнить сварку.
- Установить защитную оболочку и зафиксировать место стыка.
- Провести визуальную проверку и измерения потерь.
Если сварочного аппарата нет, используются механические муфты. Они проще, но дают большие потери. Подойдут для временных решений или там, где невысоки требования к качеству сигнала.
Тестирование и эксплуатация: как убедиться в качестве
После установки критично измерить потери — insertion loss и return loss. Для этого применяют оптические измерители мощности и рефлектометр OTDR. OTDR покажет местоположение и величину потерь, поможет найти дефекты и оценить качество сварки.
Лабораторные испытания стоит проводить при приемке работ и после серьезных изменений в сети. В процессе эксплуатации обращайте внимание на следующие простые вещи: чистота разъёмов, отсутствие перегибов и механических напряжений, корректная фиксация кабелей в лотках. Регулярная проверка значительно продлевает срок службы компонентов.
Типичные ошибки и как их избежать
Многие проблемы с пигтейлами происходят из-за спешки и пренебрежения основами. Частая ошибка — неправильный выбор полировки: APC подключили к UPC, и система получила ненужные отражения. Еще одна — плохая подготовка волокна перед сваркой: грязь, неровный клив или микротрещины увеличивают потери.
Ниже таблица с распространёнными ошибками и простыми способами их устранить.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Несоответствие типа волокна | Высокие потери, неработающая линия | Проверять маркировку и тестировать кусочек перед монтажом |
| Загрязнённые разъёмы | Рост рефлексов и потерь | Чистка спиртом и специальными салфетками, использование пылезащитных колпачков |
| Плохой клив | Неравномерные потери, возможные переломы | Качественный кливер и контроль по визуальной инспекции |
| Недостаточная защита стыка | Механические повреждения | Установка термоусадки, фиксация в лотке |
Советы профессионала: как сделать работу быстрее и надежнее
На разных объектах я видел одинаковые ошибки и одинаковые правильные решения. Несколько коротких советов из практики: всегда носите с собой комплект запасных пигтейлов и набор для очистки; пометьте пигтейлы по цвету или этикеткам — это экономит минуты при монтаже; проверяйте параметры сварочного аппарата перед началом работ.
Еще одно правило — думайте о доступности. Стройте сеть так, чтобы при следующем обслуживании к витку пигтейла был свободный доступ. Легко доступный пигтейл — это меньше рисков и быстрее ремонт.
Заключение
Оптический пигтейл — маленький, но критичный элемент любой волоконно-оптической сети. Правильный выбор, аккуратная установка и регулярное тестирование гарантируют низкие потери и стабильную работу. Следуя простым правилам — совпадение типа волокна и полировки, качественная зачистка и защита стыка, использование измерительных приборов — вы сведёте проблемы к минимуму.
Если планируете масштабные работы, сделайте ставку на стандартизацию: одни и те же типы пигтейлов в проекте упрощают обслуживание и снижают вероятность ошибок. И помните: лучше потратить немного времени на правильную подготовку, чем тратить часы на поиск и устранение неисправностей в уже смонтированной сети.
